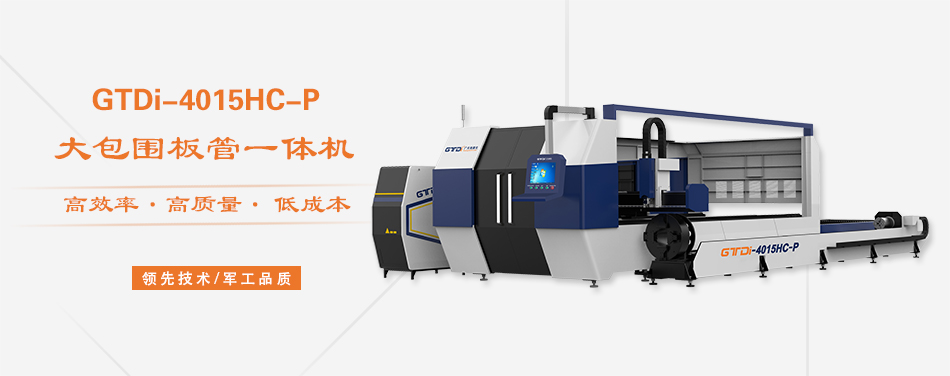

產品型號:GTDi-4015HC-P
定制支持:型號及配置等可按需求定制
最大運行速度:120m/mim
激光器功率：1000W-6000W（可選）
1. 集板材與管材切割功能于一體，一機兩用，能解決多類工件的切割，可加工圓管，方管，矩形管，槽鋼，角鋼等型材；
2. 龍門齒條雙驅結構，加強型焊接床身，大型龍門銑精加工，經龍門銑并震動時效消除應力，確保機床變形公差??；
3. 大包圍設計,有效保障加工安全，15秒工作平臺自動交換,有效提高切割效率。
材料 | 厚度 | 氣體 | 500W | 1000W | 1500W | 2000W | 3300W | 4000W | 6000W |
速度（m/min） | 速度（m/min） | 速度（m/min） | 速度（m/min） | 速度（m/min） | 速度（m/min） | 速度（m/min） | |||
不銹鋼 | 1 | N? | 12 | 20 | 25 | 28 | 35 | 40 | 60 |
2 | 2.7 | 6 | 8 | 10 | 13 | 20 | 30 | ||
3 | 0.7 | 3 | 4.5 | 5 | 7 | 12 | 18 | ||
4 | 1 | 1.5 | 3 | 5 | 7 | 12 | |||
5 | 0.6 | 0.8 | 2 | 4 | 4.5 | 8 | |||
6 | 1.5 | 3 | 3.5 | 5 | |||||
8 | 0.6 | 1.2 | 1.8 | 3.8 | |||||
10 | 0.8 | 1.2 | 1.8 | ||||||
12 | 0.8 | 1.2 | |||||||
14 | 1 | ||||||||
16 | 0.6 | ||||||||
18 | 0.5 | ||||||||
20 | 0.3 | ||||||||
碳鋼 | 1 | O? | 12 | 18 | 20 | 25 | 30 | 35 | 42 |
2 | 3.5 | 6 | 10 | 10 | 5-6.5 | ||||
3 | 2 | 3 | 3.6 | 4.2 | 4.5 | 4.5 | 3.6-4.2 | ||
4 | 1.5 | 3 | 3.5 | 3.5 | 3.3-3.8 | ||||
5 | 1.0 | 2.2 | 3.2 | 3.2 | 3-3.6 | ||||
6 | 0.8 | 1.5 | 1.4 | 1.8 | 2.4 | 2.8 | 2.7-3.2 | ||
8 | 1.1 | 1.2 | 1.3 | 2 | 2.3 | 2.3-2.6 | |||
10 | 0.8 | 1 | 1.1 | 1.1-1.3 | 2 | 1.8-2.3 | |||
12 | 0.8 | 0.9 | 0.9-1.1 | 1.2 | 0.9-1 | ||||
14 | 0.65 | 0.8 | 0.8-0.9 | 1 | 1.2-1.5 | ||||
16 | 0.5 | 0.7 | 0.7-0.8 | 0.8 | 1.2-1.4 | ||||
20 | 0.4 | 0.55-0.65 | 0.65 | 0.6-0.7 | |||||
22 | 0.5-0.55 | 0.6 | 0.55-0.65 | ||||||
25 | 0.5 | 0.5 | |||||||
鋁 | 1 | N? | 18-20 | 18 | 20 | 25 | 30 | 35 | |
2 | 5 | 6 | 10 | 15 | 20 | 25 | |||
3 | 1.5 | 2.5 | 4 | 8 | 13 | 16 | |||
4 | 0.8 | 1.5 | 5 | 7 | 10 | ||||
5 | 0.9 | 3 | 5 | 6 | |||||
6 | 0.6 | 2 | 3 | 4 | |||||
8 | 0.8 | 1.3 | 2 | ||||||
10 | 0.8 | 1.2 | |||||||
12 | 0.7 | ||||||||
14 | 0.5 | ||||||||
16 | 0.4 | ||||||||
黃銅 | 1 | N? | 12 | 15 | 18 | 22 | 28 | 40 | |
2 | 2 | 5 | 8 | 12 | 15 | 20 | |||
3 | 0.8 | 1.8 | 3 | 5 | 8 | 14 | |||
4 | 1 | 1.3 | 3 | 5 | 9 | ||||
5 | 0.8 | 2 | 3 | 5.5 | |||||
6 | 0.4 | 1.3 | 2.5 | 3.8 | |||||
8 | 0.6 | 1 | 1.8 | ||||||
10 | 0.6 | 1 | |||||||
12 | 0.7 |
| ?型號 | GTDi-3015HC-P | GTDi-4015HC-P | GTDi-4020HC-P | GTDi-6020HC-P |
| 板材加工范圍 | 3000*1500mm | 4000*1500mm | 4000*2000mm | 6000*2000mm |
| 最大運行速度 | 120m/mim | |||
| 最大加速度 | 1.5G | |||
| X/Y定位精度 | ±0.03mm | |||
| X/Y重復定位精度 | ±0.02mm | |||
| 激光器功率 | 1000W-6000W（可選） | |||
| 工作電壓 | 380V 50HZ | |||
| 整機重量 | 10000KG | 11000KG | 12800KG | 17000KG |
| 外觀尺寸 | 9200*3300*2100mm | 11500*3300*2100mm | 11500*4000*2100mm | 15000*4000*2100mm |
| 單根管材最大重量 | 200KG | |||
| 管材切割范圍 | 正圓管：20-220mm 正方管：20*20mm-160*160mm 矩形管：各邊長 20-160mm | |||
1、設備調試驗收簽字確認后，整機質量保證期為一年，包括一年的零部件保質期和服務，全國聯保。
2、質保期內，我方在接到需方維修通知后， 24小時內響應，如有必要，48小時內擬派專業的技術服務工程師趕到現場處理設備故障，4個工作日內確保排除故障。
3、如果質保期內系統零部件出現質量問題，我公司將擬派最好的服務工程師將隨時提供電話或現場服務質保期內；由于設備本身質量原因造成的任何損傷或損壞，我公司負責進行免費更換零件及服務，但常規消耗品（如光學鏡片、噴嘴）以及屬于用戶違規操作責任事故者除外。
4、質保期外，我公司依然為需方提供廣泛而優惠的技術支持及備件供應，包括優質的技術服務和價格優惠的備品備件供應；對所提供產品提供終身維護服務，并隨時提供設備相關的日常咨詢與指導，設備改進及維修技術方面的信息及資料。
5、我公司備有充足的備件、配件，可及時向需方提供技術服務和備件服務，滿足設備維修需要。
6、我公司定期安排項目工程師到用戶現場進行免費技術回訪服務。
7、我公司滿足買方在3年內開發新品種和利用新技術過程中，免費提供有關技術服務及技術支持（如提供軟件升級）。
